QlikViewで箱ひげ図を作成する

執筆者 KJ 更新日時 2014年4月04日

QlikViewで箱ひげ図を作成する

QlikView(クリックビュー)では、ばらつきのあるデータをわかりやすく表現するために箱ひげ図でグラフを作成することができます。

チャートから箱ひげ図を作成してみましょう。

Qlik Senseで箱ひげ図を作成したい場合はこちらの記事をご確認下さい



QlikViewで箱ひげ図を作成する方法

  1. 【ツール】から【箱ひげ図ウィザード】を選択します。



 box_plot1



箱ひげ図ウィザード

  1. 【次回からこの画面を表示しない】のチェックボックスをオンにします。
  2. 【次へボタン】を押します。



 box_plot2



step1-データの定義

  1. 【軸】から『製品大分類名』を選択します。
  2. 【箱ひげ図集計枠】から『年月日』を選択します。
  3. 【数式の編集】画面で『sum(売上金額)』と入力します。
  4. 【次へボタン】を押します。



 box_plot3

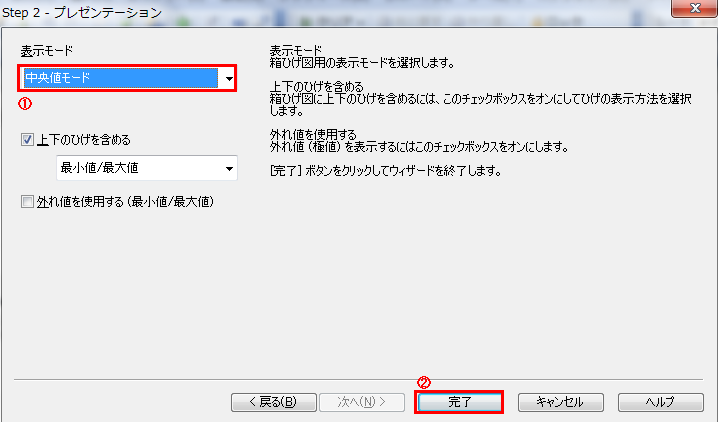

step2-プレゼンテーション

  1. 【表示モード】から『中央値モード』を選択します。
  2. 【完了ボタン】を押します。



box_plot4

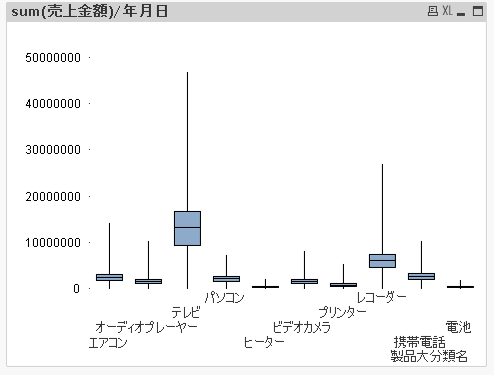

以上の作業で以下の箱ひげ図が作成できていることが確認できます。



 box_plot5





このままでは目盛が読み取りづらいため、チャートを改善していきましょう。

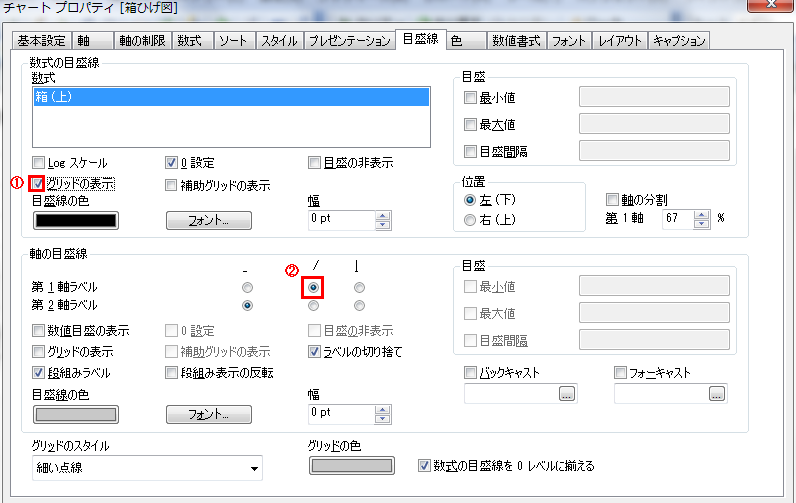

チャートプロパティ

  1. 【目盛線】の【数式の目盛線】から【グリッドの表示】チェックボックスをオンにします。
  2. 【軸の目盛線】の【第一軸ラベル】から『/』を選択します。



 box_plot6

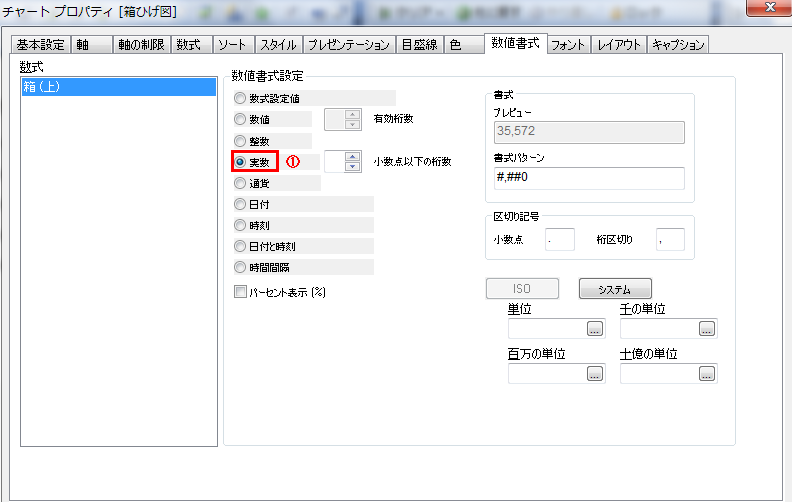

数値書式

  1. 【数値書式設定】から【実数】を選択します。



 box_plot7

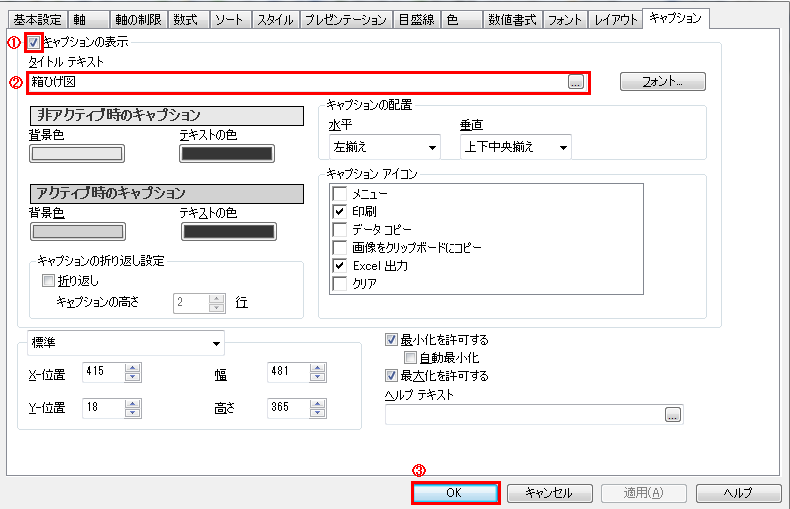

キャプション

  1. 【キャプションの表示】チェックボックスをオンにします。
  2. 【タイトルテキスト】に『箱ひげ図』と入力します。
  3. 【OKボタン】を押します。



 box_plot8

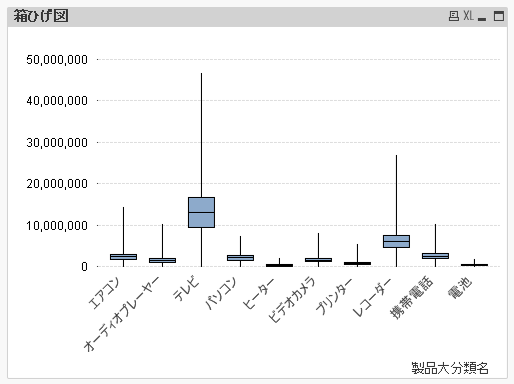

以上の作業から以下のように改善された箱ひげ図が作成できていることが確認できます。



box_plot9

この記事は、以上です。



QlikViewで扱えるチャート一覧はこちら
